ＣＡＤについて簡単な説明を．．．。

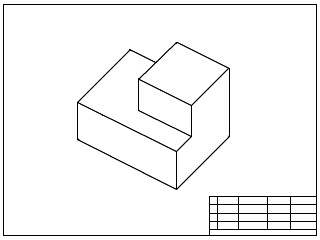

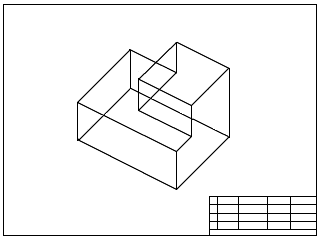

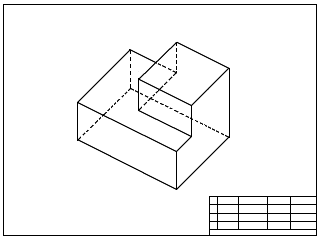

| 【ＣＡＤとは「図面をひく道具」です】 『Computer Aided Design』の頭文字３つをとって『ＣＡＤ』（キャドと発音します） 日本語にすると「コンピュータ設計支援」のような意味合いになると思いますが．．．。 メリットとして手描き図面に比べ、作図後の編集や図面レイアウトの調整などを行うことが容易できます。 しかし、あくまで「図面をひく道具」であって「設計してくれる道具」ではありません。 なので当然のことですが最初から最後まで人間が操作して図面は作られます。 手描き図面で言うところの鉛筆・ペン、コンパス・テンプレートのようなものです。 そして、ＣＡＤには２次元ＣＡＤ（２ＤＣＡＤ）、３次元ＣＡＤ（３ＤＣＡＤ）と呼ばれるモノがあります。 次に、 【図面は設計者と製作者の情報伝達手段です】 図面は正面図・上面図・側面図の３面図を使って作成するのが一般的です。  上の図のＡは正面図、Ｂは上面図、Ｃは側面図です。 このようにある方向から見えるとおりに３面図で表す図法を「三角法」といいます。 あとは、図形に寸法・文字要素を記入して図面は完成します。 ＣＡＤとはこのような図面をひくための道具というわけです。 コレは２次元ＣＡＤの話です。 更に３次元ＣＡＤというのは上で説明した３面図を見た方向から貼付けるとできあがる立体的な形状を 画面上で描くことができる道具です。 下の図は上の図面の３Ｄモデルを斜め方向から見た状態のモノです。  線をつなぎ合わせて作ったようなこの状態のモノを「ワイヤーフレーム」といいます。 ワイヤーフレームとは名前の如く「針金の枠」です。骨組みだけのモデルです。 そのワイヤーフレームにサーフェス（サーフェイス）と呼ばれる「面」を貼付けると、「サーフェス（サーフェイス）モデル」というモノになります。 「サーフェス（サーフェイス）モデル」とは「張り子」ですね。 そして前述した「面」とはその張り子に使われる和紙のようなイメージです。 下の図が面を貼って張り子状態になったサーフェス（サーフェイス）モデルです。 立体的に、そして面を貼ったことでこの視点からは本来隠れていて見えない線があります。 ココではあえてその線を点線で表しています。  これが「３Ｄモデル」と呼ばれるモノですが、更に張り子の中身が詰まったような状態のモノもあり、ソレを「ソリッドモデル」と言います。この「ソリッドモデル」も３Ｄモデルですが、コレは前述の通り中身が詰まったモデルです。 イメージ的には粘土で造ったようなモノと思ってもらうと良いかと思います。  上の図がソリッドモデルです。サーフェス（サーフェイス）モデルとの区別するため見えない線は点線ではなく完全に消してあります。 「ソリッド」とは「固体」という意味です。なのでやっぱり粘土細工みたいなモノですね。 まとめとして．．．。 ２ＤＣＡＤは平面図形、図面を作成するのに便利な機能が多く「図面を作成する上での細かい設定が容易にできる」ということですね。３ＤＣＡＤにも図面作成機能が付いているでしょうが、図面をひくのみの作業であれば３ＤＣＡＤよりも図面自体の形式を合わせやすく、また操作も圧倒的に簡単です。 ３ＤＣＡＤでは造ったモデルデータをあらゆる方向から形状などの確認ができます。 それは、これから造ろうとする製品・商品の細かいところはおいといて「ほぼそのものが見られる」ということです。 こういった使い方ができるのも３ＤＣＡＤの特性と言えるのではないでしょうか。 |
